Dimensionamiento Hidráulico Completo: Potencia, intercambiador, seguridad y checklist de puesta en marcha

Cuando un sistema hidráulico “no va fino”, el problema casi nunca está en una pieza suelta: suele ser un dimensionamiento incoherente entre caudal, presión, potencia, depósito, filtración y temperatura. Si uno de esos bloques queda corto (o sobredimensionado sin criterio), aparecen síntomas típicos: calentamiento del aceite, ruido, cavitación, falta de fuerza en picos o movimientos inestables. En esta guía tienes un método completo para dimensionar y validar un circuito antes de la puesta en marcha, con criterios prácticos que reducen prueba y error. Si quieres partir de un catálogo y servicios orientados a industria, puedes empezar por soluciones completas de hidráulica industrial y cerrar el diseño con datos reales de tu aplicación.

La idea no es convertirte en calculista, sino darte un guion de decisiones. Primero defines qué debe hacer el equipo (velocidades, fuerzas, prioridades, ciclo). Luego traduces eso a números (caudal, presión, potencia). Después aseguras estabilidad (depósito, filtración y térmica). Y, por último, revisas seguridad y checklist de puesta en marcha. Con ese orden, el circuito se vuelve predecible.

Antes de empezar, reúne una ficha mínima: actuadores (cilindros o motores), carrera/volumen, tiempos objetivo, carga máxima, número de maniobras por hora, temperatura ambiente, espacio disponible, tipo de fluido y tensión eléctrica. Sin esa información, cualquier selección será una aproximación y se pagará en ajustes posteriores.

Potencia y dimensionamiento hidráulico: caudal, presión y pérdidas del circuito

El dimensionamiento hidráulico empieza por dos preguntas: ¿qué velocidad necesitas y con qué fuerza? La velocidad se resuelve con caudal; la fuerza, con presión y área del actuador. Un error común es elegir por “presión máxima” del equipo cuando, en realidad, lo que manda es la presión de servicio y el ciclo de trabajo.

Para cilindros, el caudal determina la velocidad aproximada. Si quieres reducir el tiempo de maniobra, subir caudal funciona solo hasta que aparecen cuellos de botella: secciones pequeñas en mangueras, pérdidas en válvulas o retorno con contrapresión. Por eso, cada incremento de caudal debe acompañarse de una revisión de diámetros, racores y pasos.

La presión de servicio se estima a partir de la carga y el área efectiva. En campo, lo sensato es dimensionar por la presión real necesaria para el trabajo y usar la limitación de presión como protección ante picos, no como modo habitual. Trabajar de forma sostenida cerca del límite eleva temperatura y desgaste.

Una fórmula práctica para potencia hidráulica ideal es: kW ≈ presión (bar) × caudal (l/min) / 600. A partir de ahí aplicas eficiencia global (bomba + motor + pérdidas). Si el cálculo ideal da 4 kW y asumes una eficiencia del 0,85, la potencia eléctrica que conviene instalar ronda 4,7 kW. Ese margen evita que el motor trabaje al límite en picos.

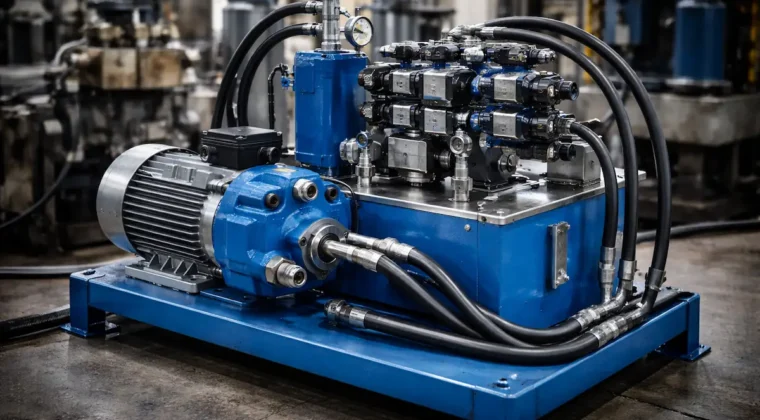

En grupos y centrales, la coherencia entre bomba, motor y válvulas de control es clave. Si necesitas referencia de soluciones típicas, revisa grupos hidráulicos y usa el esquema como punto de partida (luego se ajusta a tu ficha de aplicación).

No olvides las pérdidas del circuito. Incluso con caudal y presión correctos, un diseño con pérdidas elevadas en aspiración, pasos demasiado justos o retornos restrictivos puede obligar a la bomba a trabajar forzada. El resultado es ruido, espuma o caída de rendimiento. Si el sistema tiene tramos largos o muchos accesorios, conviene modelar pérdidas y sobredimensionar diámetros antes que sobredimensionar potencia.

Para monitorizar y validar en pruebas, es muy recomendable instrumentar presión y caudal. Como mínimo, integra manómetros hidráulicos donde realmente aporten lectura: salida de bomba, antes/después de filtros críticos y puntos de trabajo de actuadores.

Gestión térmica: depósito e intercambiador para controlar la temperatura del aceite

La temperatura del aceite es uno de los mejores indicadores de que el dimensionamiento es sano. Si sube rápido o se mantiene alta en servicio, suele haber pérdidas por estrangulamiento, baja eficiencia o recirculaciones. En equipos compactos, esto se agrava porque hay menos volumen de aceite para amortiguar.

El depósito no solo “guarda” aceite: desairea, decanta suciedad y estabiliza temperatura. Un buen punto de partida es revisar opciones de depósitos hidráulicos y dimensionar el volumen en función del caudal, el ciclo y el calor a disipar, no solo por espacio disponible.

Como orientación práctica, muchas máquinas trabajan bien con depósitos de 1 a 3 veces el caudal por minuto. Pero si el equipo es continuo, si hay picos largos o si el ambiente es caluroso, conviene aumentar volumen o añadir intercambio. Un depósito pequeño puede provocar aireación, mayor degradación del aceite y variaciones de viscosidad que alteran el comportamiento del sistema.

Cuando el calor no se controla con volumen y diseño, entra el intercambiador. En la mayoría de casos industriales, un intercambiador aire-aceite ofrece una solución robusta para disipar sin complicar instalación.

Si dispones de circuito de agua o necesitas disipación más estable, un intercambiador agua-aceite suele dar más rendimiento por tamaño, siempre que el mantenimiento del lado agua esté bien resuelto.

Un criterio práctico: si el aceite supera de forma sostenida una temperatura elevada (según fluido y especificación), la viscosidad cae, aumentan fugas internas y la bomba pierde eficiencia. Esto acelera desgaste y multiplica averías “misteriosas”. Por eso, la térmica no es un extra: es parte del rendimiento.

La filtración influye directamente en temperatura y fiabilidad. Filtros saturados crean pérdida de carga, elevan consumo y pueden inducir cavitación. Si necesitas una visión completa, revisa filtración hidráulica y define estrategia por etapas (aspiración, retorno y, si aplica, presión).

En circuitos exigentes, la filtración a presión ayuda a proteger componentes sensibles y a mantener estable la limpieza del aceite, especialmente cuando hay válvulas proporcionales o tolerancias ajustadas.

Seguridad hidráulica y checklist de puesta en marcha: válvulas, instrumentación y mantenimiento

La seguridad en hidráulica no se negocia: una maniobra inesperada, una sobrepresión o una carga suspendida mal protegida puede acabar en accidente. El dimensionamiento debe incluir protecciones de presión, control de retorno y lógicas de bloqueo cuando proceda.

En la parte de control y protección, asegúrate de incorporar válvulas de control de presión y caudal correctamente ajustadas: limitadora para proteger, reguladoras para estabilidad y, si hay prioridades, soluciones que mantengan comportamiento predecible.

Si hay cargas suspendidas o riesgo de caída, hay que pensar en soluciones específicas como válvulas overcenters (según arquitectura del circuito) y validar el comportamiento en pérdida de energía o paro de emergencia.

Para automatizar y detectar condiciones anómalas, integra presostatos hidráulicos o sensores equivalentes que permitan registrar picos, detectar fin de carrera por presión y evitar que una maniobra se mantenga “empujando” sin necesidad.

La puesta en marcha debe ser un proceso, no un momento. Entra con aceite correcto, purga aire, revisa aspiración y sube presión de forma gradual, verificando temperatura y ruidos. Muchas averías de arranque vienen de aireación, filtros mal montados o válvulas sin ajuste.

Si el sistema es nuevo o se ha reconstruido, merece la pena pasar por un taller hidráulico para verificar montaje, fugas internas y coherencia de componentes antes de dar por bueno el conjunto.

A continuación tienes un checklist de puesta en marcha que funciona en la mayoría de sistemas industriales. Úsalo como lista de control; si algo falla, corrige antes de aumentar carga o ritmo de trabajo.



Bloque	Qué revisar	Ok
Ficha y cálculos	Caudal, presión de servicio, picos, potencia con margen, ciclo de trabajo	[ ]
Aspiración	Diámetros adecuados, estanqueidad, nivel de aceite, ausencia de entradas de aire	[ ]
Filtración	Filtros instalados, bypass verificado, diferencial/indicadores operativos	[ ]
Válvulas	Limitadora ajustada, reguladoras estables, prioridades comprobadas	[ ]
Instrumentación	Manómetros/presostatos con lectura real, puntos de medida accesibles	[ ]
Térmica	Temperatura estabiliza, intercambio dimensionado, ventilación o agua operativa	[ ]
Pruebas	Subida gradual de presión, verificación de ruidos, fugas, estabilidad de movimientos	[ ]
Mantenimiento	Intervalos de filtro, revisión de aceite, plan de inspección y repuestos	[ ]



Si quieres que el dimensionamiento salga cerrado y documentado (esquema, lista de componentes y plan de puesta en marcha), suele ser más eficiente apoyarse en ingeniería hidráulica y adaptar el diseño a tu entorno y a tu ciclo real.

Y si prefieres validar números y selección en una sesión corta antes de comprar, agenda una visita comercial online con tu ficha de aplicación: suele ahorrar semanas de iteraciones y devoluciones.
